Поле аэрации для септика своими руками принцип действия и устройство полей фильтрации для канализации

Вариант обустройства автономной канализации загородного дома с использованием септика — отличный метод утилизации стоков. Однако не все такие системы самодостаточны. Для обеспечения высокой степени очистки дополнительно организуется поле аэрации для септика. Его создание требует учёта многих нюансов и правильных расчётов. Разберёмся, как соорудить фильтрационную систему самостоятельно.

Содержание статьи:

• Для чего необходимы поля фильтрации
• Где должна располагаться зона доочистки
• Важные моменты, которые следует учесть при обустройстве дренажной зоны
• Как устроено дренажное поле
• Принцип функционирования
• Инструкция, как смонтировать дренажное поле для канализации самостоятельно

  • Создание траншей
  • Укладка труб
  • Организация вентиляции
  • Последний этап: засыпка
• Как соорудить дренаж, если на участке глинистый тип почвы
• Аэрационное поле при высоком УГВ

Для чего необходимы поля фильтрации

На сегодняшний день производятся разные типы локальных канализаций. Самые современные, называемые станциями глубокой очистки, обрабатывают отходы так, что на выходе они превращаются в воду без запаха, которую можно использовать для хознужд.

Другие системы требуют сооружения дренажных конструкций. Они могут быть разных типов. Основными считаются дренажный колодец и фильтрующее поле. Их можно назвать финишными элементами многоступенчатой системы утилизации. Сама система включает несколько резервуаров, в первом из которых происходит отделение тяжёлых фракций, в следующем — обработка жидких отходов посредством аэробных микроорганизмов.

В результате такой обработки получается слегка мутная жидкость, которую нельзя выводить в открытый грунт. Достаточный уровень очистки обеспечивают фильтрующие поля. Рассмотрим, как они устроены и работают.

Где должна располагаться зона доочистки

При выборе места, где планируется сооружать поле фильтрации для септика, учитывают:

• расположение дома — до него должно быть, как минимум 3 м (это же расстояние необходимо соблюдать и до деревьев);
• границы участка — 2 м;
• нахождение скважины или колодца — 30 м (при условии, что он расположен выше относительно течения подземных вод), 15 м (если ниже по течению), 19 м (в случае перпендикулярного расположения).

Важные моменты, которые следует учесть при обустройстве дренажной зоны

При создании аэрационной системы следует учесть ряд особенностей. В числе основных:

• расположение фильтрационной зоны относительно септика и других устройств, находящихся на участке;
• габариты всей конструкции;
• размеры и число траншей;
• параметры труб, угол их уклона;
• расположение точек для вентиляции;
• место вывода осветлённой воды.

Определяясь с размерами поля и количеством траншей, учитывают объём очистных резервуаров и скорость обработки отходов. В расчётах может помочь таблица. В ней приведен метраж труб, который требуется при определённом объёме септика и в зависимости от типа почвы.

Например, при вместимости очистного резервуара 4 м³ и песчаной почве для эффективной очистки необходимо 2 м труб. Помимо этого, стоит учитывать особенности грунта. Суглинистый тип отличается меньшей впитывающей способностью. Поэтому труба нужна длиннее. В песчаном грунте один метр трубы выдерживает нагрузку в 30 л в сутки. Если почва на территории супеси, то этот показатель вдвое меньше.

При расчёте глубины ориентируются на соблюдение обязательного условия — дно ямы должно быть выше одного метра от уровня пролегания грунтовых вод. Как правило, глубину делают 2 метра. Планируя, какая будет ширина, ориентируются на число труб. Этот показатель обычно находится в диапазоне от 5 до 10 м. В большинстве случае для монтажа берут перфорированные трубы. Их оптимальный диаметр — 12 см.

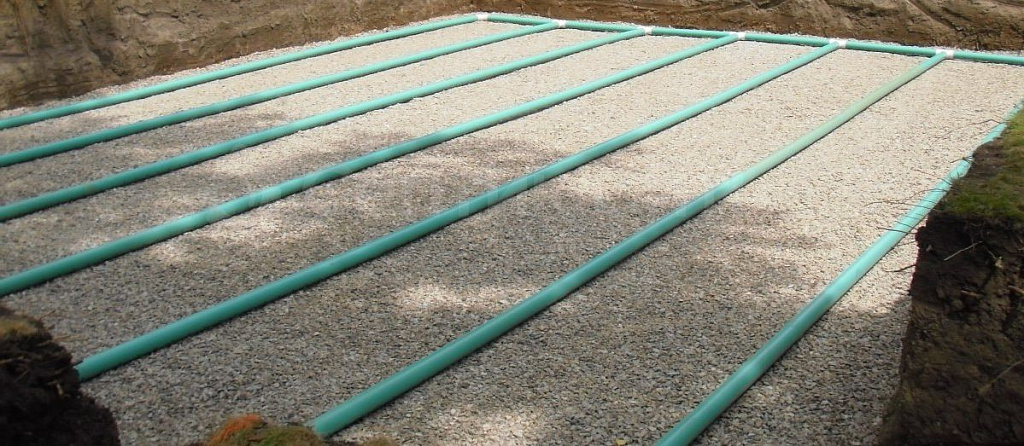

Как устроено дренажное поле

Фильтрационное поле (ФП) представляет систему труб, которые располагают в яме на гравийно-песчаном слое. Они присоединяются к коллектору и располагаются друг от друга с одинаковыми промежутками (1,5 м). Для небольших и средних по площади придомовых территорий, как правило, выбирают подземный вариант расположения.

Чаще используются пластиковые трубы. Их называют дренами. Обязательные элементы — вентиляционные стояки. Они обеспечивают доступ кислорода, Должны располагаться с интервалами не более 4 м.

Принцип функционирования

Механизм действия ФП прост:

1. на него поступают частично обработанные стоки из очистных резервуаров;
2. они равномерно распределяются по всей площади зоны доочистки;
3. мутная субстанция проходит сквозь щебень, становится чище и просачивается в грунт.

Если ФП обустроено правильно, то жидкость из септика очищается ещё на 30%. Она становится технической водой, которая не представляет опасности для природы. Принцип обработки стоков на поле — аэробный. Процесс очищения происходит под воздействием кислорода, который находится в системе. Он разлагает органику на безопасные элементы.

Инструкция, как смонтировать дренажное поле для канализации самостоятельно

Перед самостоятельным сооружением фильтрующего поля, следует рассчитать количество и подготовить необходимые материалы (трубы, вентиляционные стояки, песок, гравий и т. д.), с учётом размеров поля. Процесс создания зоны доочистки представляет собой следующую последовательность этапов:

• подготовка траншей;
• укладка труб;
• создание вентиляции;
• засыпка.

Рассмотрим каждый этап подробно.

Создание траншей

Место для укладки труб можно подготовить одним из двух способов. Первый — подготовить одну большую яму, второй — сделать столько траншей, сколько используется дрен. Преимущество первого способа — удобство обустройства дренажа и сборки конструкции из труб. Плюс второго метода — экономия времени строительства.

Глубина ямы должна рассчитываться с учётом того, чтобы проходящая жидкость не замерзала в зимние месяцы. Получается, что разветвлённую конструкцию из труб необходимо располагать ниже границы промерзания почвы.

При обустройстве траншей следует соблюдать угол уклона. Он должен быть 1,5-2 см на каждый метр трубы. При соблюдении такого условия жидкость будет без проблем перемещаться естественным образом — т. е. самотёком.

Сооружая поле доочистки, следуют строгой геометрии. Для котлована выбирается форма квадрата или прямоугольника, а длина траншей должна быть одинаковой. Например, если общая длина труб должна составлять 40 м, тогда стоит выбрать четыре трубы по 10 м или восемь по 5 м.

Под длиной дрены подразумевают расстояние от выводящей точки септика до финишного вентиляционного стояка. На дне ямы должна располагаться подушка из смеси песка и гравия или щебня. Слой первого может составлять от 10 см до 1 м, достаточная толщина второго — 0,5 м.

Если есть необходимость в водосборных дренах, то они должны находиться в грунте под слоем песка. Обязательно соблюдение условия — они должны проходить, как минимум на 1 м выше УГВ. Такие трубы ведут к накопителю, который располагается в противоположной стороне от очистных резервуаров.

Укладка труб

Это простой процесс, не требующий каких-либо особых пояснений. Можно использовать специальные дрены или обычные канализационные из ПВХ. Если выбран последний вариант, то в них необходимо проделать отверстия — равномерно, по всей длине. Трубы фиксируют к септику и вентиляционным стоякам. Понадобиться также комплект фитингов, чтобы соединить элементы.

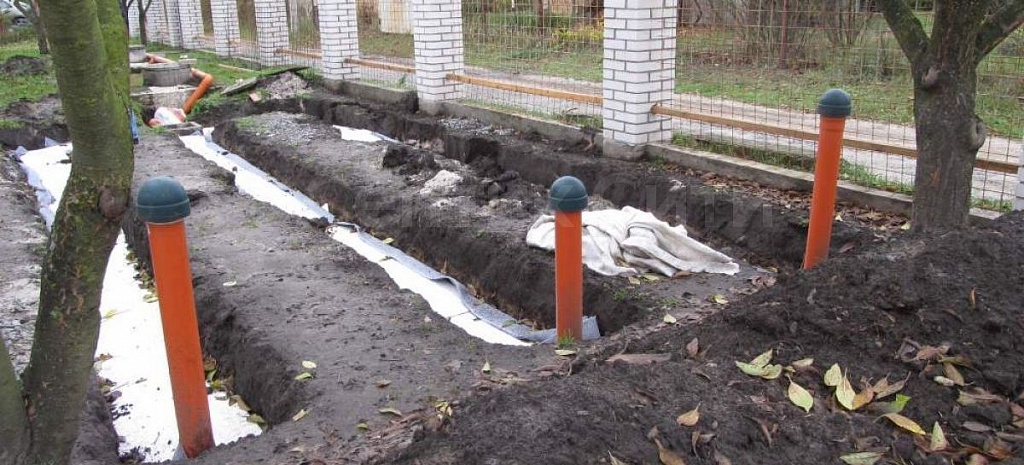

Организация вентиляции

Стояки необходимы для доступа внутрь труб кислорода. Без него невозможна жизнедеятельность бактерий, производящих очистку. Для вентиляционных элементов можно брать обычные трубы, используемые для сооружения канализации, серого цвета. Во избежание попадания мусора их сверху прикрывают крышками.

Стояки должны подниматься над почвой примерно на полметра. Некоторые декорируют их для сохранения эстетики придомового участка.

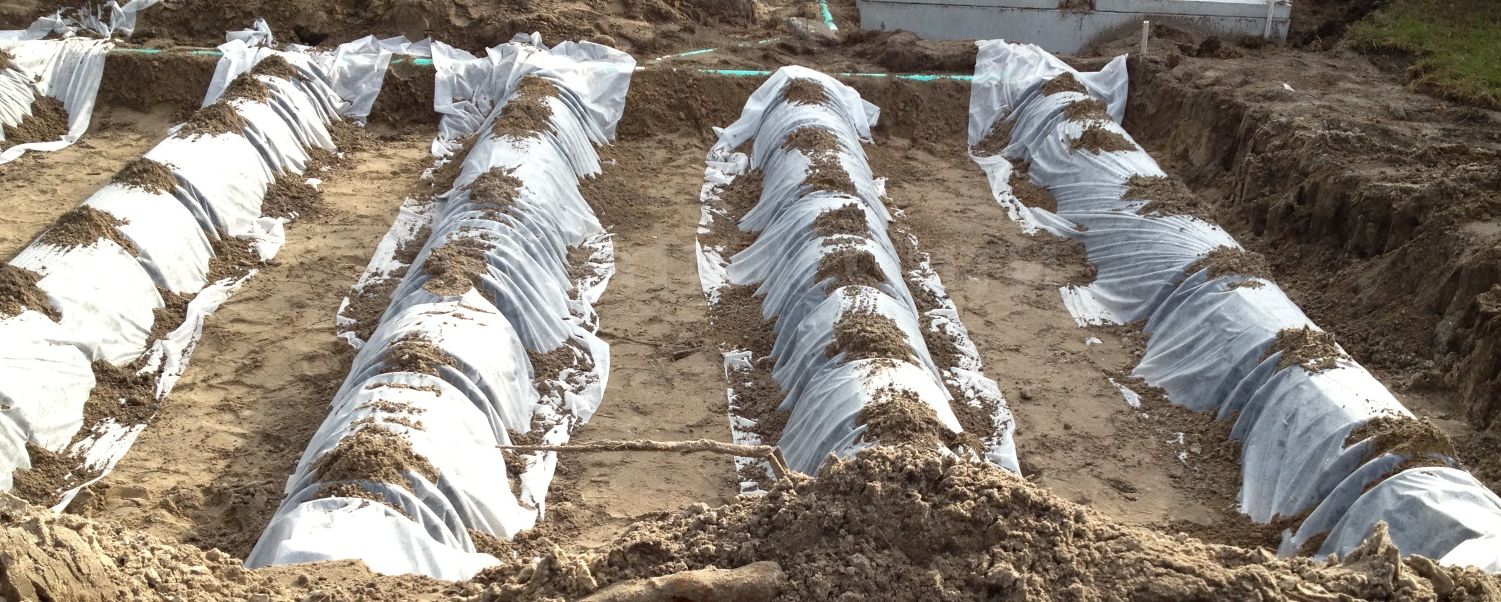

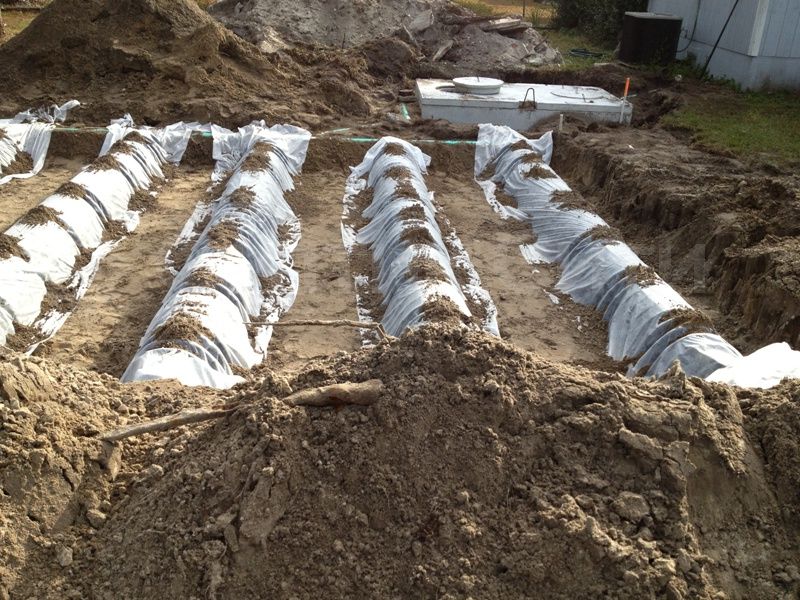

Последний этап: засыпка

Трубы необходимо присыпать щебнем сверху (примерно на 5 см) и с боков. Затем расстилается слой геотекстиля, добавляется толстый земляной слой и утрамбовывается. Делать это нужно осторожно, чтобы не нарушить целостность труб. Геотекстиль нужен для снижения риска заиливания труб.

Поле доочистки начинает функционировать вместе с септиком. В каких-то специальных мероприятиях по обслуживанию труб нет необходимости. Зона фильтрации безотказно работает в течение 6-7 лет. По прошествии этого времени следует размонтировать конструкцию и поменять слой гравия. Для более продолжительного срока службы этого фильтра под него подкладывают ещё один слой геотекстиля.

Такой порядок действий по сооружению аэрационного поля подходит, если на участке почвенный покров песчаный или супесчаный.

Как соорудить дренаж, если на участке глинистый тип почвы

Особенность такого грунта — он отличается плохой водопроницаемостью. Поэтому и его фильтрующие свойства низкие. Вариант выкапывания ямы глубиной до песчаного слоя довольно дорогостоящий. Но всё же владельцам участков с таким типом почвы также можно сделать дренаж для септика своими руками, придерживаясь определённых рекомендаций:

• трубы-распылители должны быть более длинными и при этом тонкими — так получится меньше нагружать каждый квадрат фильтрационной зоны;
• слой щебня под дренами необходимо насыпать на 30% толще, чем для почвы с хорошими показателями водопроницаемости;
• на дне котлована должна быть предусмотрена подушка из песка слоем в 70 см — это нужно для стабилизации фильтрующих свойств грунта.

Следует учесть, что степень нагрузки на глинистую почву очень небольшая. Она в 10 раз меньше, если сравнивать с песчаным грунтом. Как уже упоминалось выше, этот показатель для участков песчаного типа составляет 30 л/сут.

Аэрационное поле при высоком УГВ

Если подземные воды проходят очень близко к поверхности, то ФП создаётся в виде насыпи. Её нужно сооружать на такую высоту, чтобы до УГВ было не менее полутора метров. Труба прикрывается слоем почвы толщиной от 40 см. Необходимо предусмотреть защиту от промерзания.

Поле доочистки будет находиться выше выходной трубы септика. Для перекачки жидкости понадобится насос. Это делает конструкцию для территорий с высоким УГВ существенно дороже обычной.

Если на участке смонтировано самодельное очистное сооружение с двумя резервуарами или установлен обычный заводской септик, а не система глубокой очистки, то сооружение фильтрационного поля обязательно. С его помощью хозяйственно-бытовые отходы хорошо очищаются и могут выводиться без вреда для природы.
